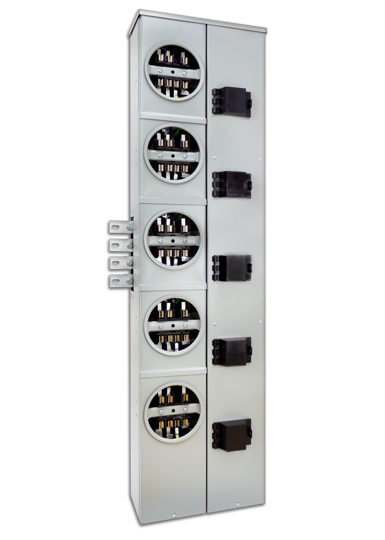

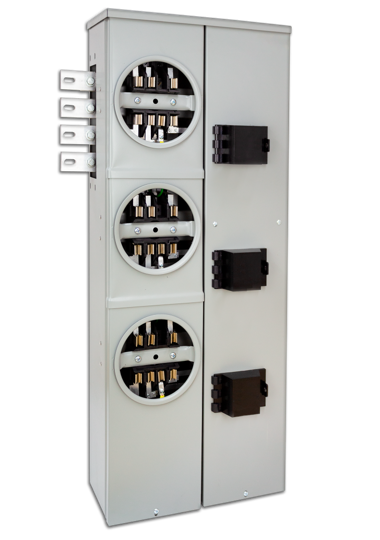

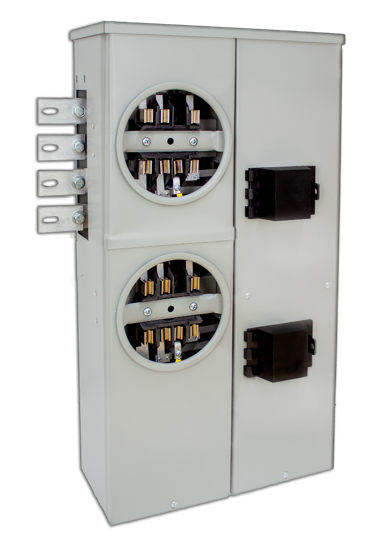

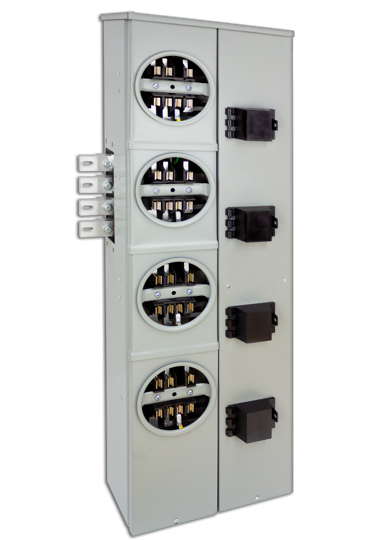

CONCENTRACIÓN DE MEDIDORES MONOFÁSICAS Y TRIFÁSICAS 100 A TIPO TJ GABINETES PARA MAIN Y DE ACOMETIDA.

Descripción

CONCENTRACIÓN DE MEDIDORES MONOFÁSICAS Y TRIFÁSICAS 100 A TIPO TJ GABINETES PARA MAIN Y DE ACOMETIDA.



APLICACIÓN:

ESTOS GABINETES PARA MAIN SE UTILIZA PARA ALOJAR EL INTERRUPTOR PRINCIPAL EN LAS CONCENTRACIONES DE MEDIDORES TIPO TJ, TENIENDO ASI UN DESCONECTADOR GENERAL CUANDO ESTE ES REQUERIDO. EL GABINETE DE ACOMETIDA ES UTILIZADO CUANDO NO SE REQUIERE UN INTERRUPTOR PRINCIPAL EN LA CONCENTRACIÓN DE MEDIDORES.



-GABINETE NEMA 3R CONSTRUIDO EN LÁMINA ROLADA EN FRÍO CALIBRE 18 O 16 PINTADO COLOR GRIS CON SISTEMA ELECTROSTÁTICO (PROBADO CON 500 HORAS DE CÁMARA SALINA).

– ESPACIO PARA COLOCAR INTERRUPTOR TIPO RL EN EL CASO DE LOS GABINETES PARA MAIN.

– PORTACANDADO EN LA PARTE INFERIOR.

-CUENTAN CON APROBACIÓN DE LABORATORIO DEPRUEBAS DE C.F.E. (LAPEM) Y CERTIFICACIÓN ANCE





Gab Acometida: DIMENSIONES (cm): ANCHO:13.0 ALTO:28.0 FONDO:17.5

Gab Main-250A  DIMENSIONES (cm): ANCHO:30.0 ALTO:51.0 FONDO:21.0

Gab Main-630A DIMENSIONES (cm): ANCHO:40.64 ALTO:71.12 FONDO:20.32

Gab Main -800A DIMENSIONES (cm): ANCHO:50.0 ALTO:114.5 FONDO:25.5
